暖通、通风、防排烟风管如何做抗震设计呢？

文章来源：鑫佳通抗震作者：门型抗震支吊架小编发布时间：2020-09-16 10:06:23 浏览次数：10854

[导读]：供暖、通风与空气调节风道、防排烟风道，简称“风管”，都涉及到安装抗震支架。那么，供暖、通风、防排烟风管抗震支架该如何设计呢？▶ 语音朗读; 本文462个文字,预计阅读时间2分钟。

供暖、通风与空气调节风道、防排烟风道，简称“风管”，都涉及到安装抗震支架。那么，供暖、通风、防排烟风管抗震支架该如何设计呢？

矩形截面面积大于等于0.38m²和圆形直径大于等于0.7m的风道可采用抗震支吊架。风管抗震支吊架的设置一般为刚性风管侧向最大间距为9m，纵向最大间距为18m；非金属材质风管侧向最大间距为4.5m，纵向最大间距为9m。

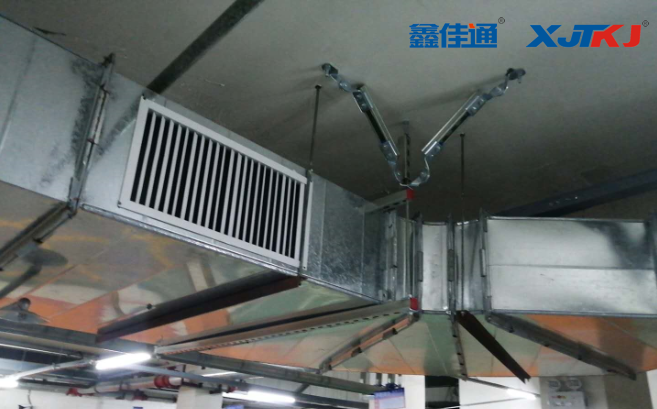

风管抗震支吊架

锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用门型抗震支吊架。

管道抗震支吊架不应限制管线热胀冷缩产生的位移，水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。

防排烟风道、事故通风风道及相关设备应采用抗震支吊架，重力大于1.8kN的空调机组、风机等设备采用吊装时，应设置抗震支架。

消防风机抗震支架

抗震支吊架应和主体可靠连接，当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。

供暖、通风、防排烟风管的抗震支架设计可参考《建筑机电工程抗震设计规范》中第5章暖通空调部分和第8章抗震支架设计部分。
